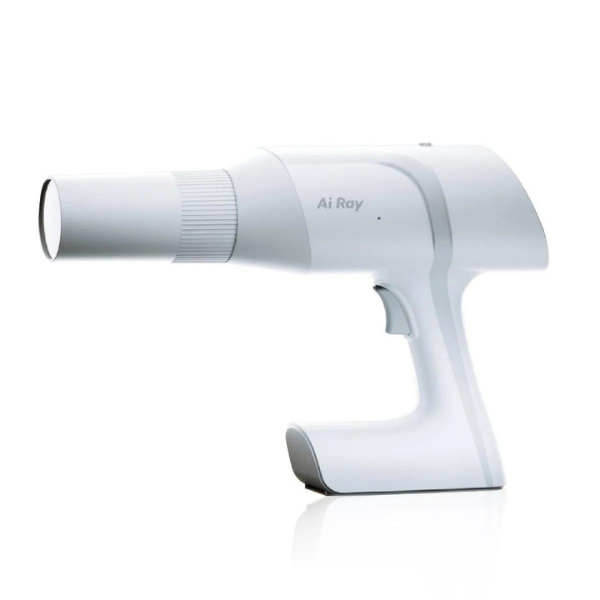

Woodpecker Aİ RAY Portatif Röntgen Cihazı

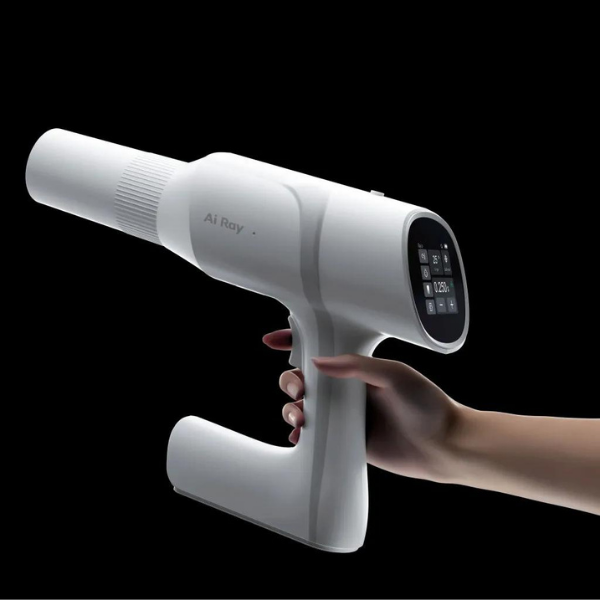

Woodpecker Ai Ray Taşınabilir Röntgen Makinesi, dişlerin yüksek kaliteli X-ışını görüntülerini yakalamak için ileri teknolojiyi kullanan, yüksek verimli ve güvenilir bir diş görüntüleme cihazıdır. Kompakt ve taşınabilir tasarımıyla diş hekimliği profesyonellerinin çeşitli klinik ortamlarda röntgen prosedürlerini gerçekleştirmeleri için kolaylık ve esneklik sunar. Ağaçkakan Ai Ray Taşınabilir Röntgen Makinesi, çalışmayı basitleştiren ve iş akışı verimliliğini artıran kullanıcı dostu özelliklerle tasarlanmıştır. Sezgisel kontrol paneli ve arayüzü, diş hekimlerinin ayarlar arasında gezinmesini, uygun pozlama sürelerini seçmesini ve görüntüleri hassas bir şekilde yakalamasını kolaylaştırır.

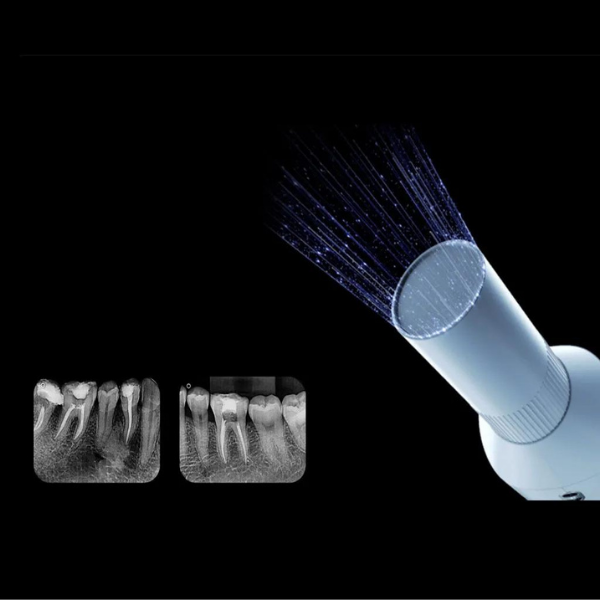

Bu yenilikçi X-ışını makinesi, diş yapılarına nüfuz etmek için X-ışını radyasyonunu kullanarak dişlerin, çevre dokuların ve kemik yapılarının hassas ve ayrıntılı görüntülenmesine olanak tanır. Ortaya çıkan görüntüler, diş hekimlerinin ağız sağlığı koşullarını değerlendirmeleri, diş sorunlarını tespit etmeleri ve uygun tedavi planları geliştirmeleri için önemli teşhis bilgileri sağlıyor.

• 1 x Ai Ray Taşınabilir Röntgen Makinesi
• 1 x Güç adaptörü ve Kablo

Güç adaptörü girişi:  100-240V 50/60Hz 1,5A
Dahili güç kaynağı: DC 10,8V
Radyasyon türleri: X-ışını
Elektrik gücü:

• Maksimum güç: 0,21kw（70kV, 3mA, 0,1s）
• Nominal elektrik gücü: 0,21kw（70kV, 3mA, 0,1s）

Tüp voltajı: tüp voltajı çıkışı 70kV'de sabittir, hata ±%10
Tüp akımı: tüp akımı çıkışı 3mA'da sabittir, hata ±%20
Yükleme süresi: pozlama yükleme süresi ayar aralığı 0,02s~2s'dir, derece ayarlanabilir, not R'10 sayısal sistemine göre seçilir; sapma ile ±(%10+1ms)
X-ışını tüpü:

• X-ışını tüpü modeli: D-045;
• Odak noktası: 0,4 mm;
• Hedef açısı: 12,5°;
• Toplam filtreleme: 1,5 mmAl/70 kV;
• Ek filtreleme: 0,5 mmAl/70 kV

Odaktan cilde olan mesafe: 20cm
Çıkış radyasyon alanı: Φ6cm±0,6cm
Ürün özellikleri:

• Boyut: 114mm×363,8mm×245,6mm
• Ağırlık: 2,4 kg

Pil özellikleri: 10.8V/2450~15000mAh

Çalışma ortamı:

• Ortam sıcaklığı: 10°C ~ 40°C
• Bağıl nem: %30 ~ %75
• Atmosfer basıncı: 70kPa ~ 106kPa

Taşıma ve depolama koşulları:

• Depolama sıcaklığı: -20°C ~ 55°C
• Taşıma sıcaklığı: -20°C ~ 55°C
• Bağıl nem: %10 ~ %93
• Atmosfer basıncı: 70kPa ~ 106kPa

Kurulum alanı

• Ambalaj kutusundan tüm parçaları çıkarın. Ekipmanı düşürmemeye veya hasar vermemeye dikkat edin.

Güç adaptörü kurulumu

• Güç adaptörünü ve güç hattını ambalaj kutusundan çıkarın ve bağlayın. Yalnızca ekipmanla birlikte verilen güç adaptörü ve güç hattı kullanılabilir.

Operasyon talimatı

• Tıbbi cihazın kullanıcısı, ilgili işletim düzenlemelerinin ve tıbbi departmanın ilgili düzenlemelerinin gerekliliklerine uymak zorundadır ve kullanımı eğitimli doktor veya teknisyenlerin kullanımıyla sınırlıdır.

Çekim öncesi hazırlık:

• Diş Röntgeni güç anahtarını açın ve bir bip sesi "di" sesli uyarısı ile birlikte LCD ekran yanar
• Ekipmanın normal çalışmasını sağlamak için ekipmanın pilini kontrol edin
• İnsan vücudunu, diş pozisyonunu ve ekipman modunu seçin
• Pozlama süresini ayarlayın. Sistemin varsayılan bir pozlama süresi vardır veya çekim süresini gerektiği gibi ayarlayın
• Film veya görüntü plakası tarayıcısını (IP görüntü plakası) veya Dijital İntraoral Röntgen Görüntüleme Sistemini (sensör) hazırlayın.

Görüntülerin çekilmesi:

• Yüksek kaliteli görüntü alıcı ekipmanı (film veya IP görüntü plakası veya sensör) kapalı koruyucu bir torba içerisinde dişin uzunlamasına eksenine paralel olacak şekilde hastanın ağzına konulacaktır. Görüntü reseptörünün ekipmanının etkin yüzeyi dişe dönüktür;
• Diş Röntgen Cihazını hastanın yüzündeki dişlere taşıyın ve ekranda görüntülenen açıya göre ekipmanın ve hastanın konumunu ayarlayın;
• Görüntü alıcı ekipmanının ışık konisinin IP görüntü plakasının konumuna dik olduğundan emin olun, X-ışını makinesinin çekim düğmesine basın; bipleyicinin "di" sesli uyarısı oluşana kadar tüm süreç boyunca pozlama tuşuna basılmalıdır;
• Pozlama bittiğinde ve görüntü başarılı bir şekilde alındığında, görüntü reseptörünün ekipmanını hastanın ağzından çıkarın.

Mod işlevi:

• Ekipmanın farklı modları, diş konumları ve insan vücudu seçildiğinde, kontrol paneli pozlama süresini otomatik olarak görüntüler.

Ekipman Modu

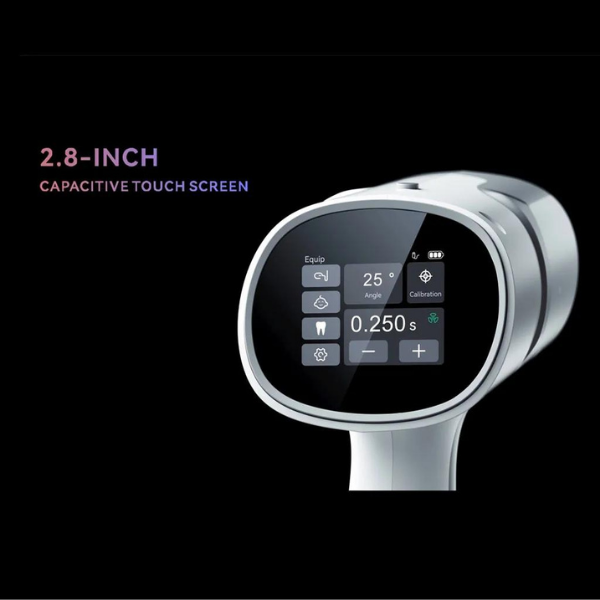

• Ekipman arayüzüne girmek için ok göstergesindeki ekipman seçimi simgesine tıklayın. Görüntü alıcısının gerekli ekipmanını seçtiğinizde ekipmanın ilgili alanı mavi renkte görüntülenir. Seçim başarılı olduktan sonra otomatik olarak arayüze çıkacak ve cihaz seçim simgesi ilgili cihaz simgesine dönüşecektir.

İnsan Vücudu Modu

• Ekipman modunu seçtikten sonra insan vücudu modunu seçin. Yetişkin ve çocuk modları arasında geçiş yapmak için okla gösterilen insan vücudu seçim simgesine tıklayın. Hastanın yaşına göre farklı insan vücudu modelleri seçilebilmektedir. Seçim başarılı olduktan sonra insan vücudu modeli alanında
  ilgili seçenekler görüntülenecektir.

Diş Konumu Modu

• Okla gösterilen diş konumu seçim simgesine tıklayın, diş konumu arayüzüne girin. Çekilecek diş tipini seçtiğinizde dişin ilgili alanı
  mavi renkte görüntülenir. Seçim başarılı olduktan sonra otomatik olarak arayüze çıkacak ve diş konumu seçim simgesi karşılık gelen diş konumu simgesine dönüşecektir.

Ayar fonksiyonu

• Ayar arayüzüne girmek için ayar simgesine tıklayın. Farklı diller ve fabrika modları ayarlanabilir. Ayar başarılı olduktan sonra otomatik olarak çıkılacaktır.

Pozlama süresinin ayarlanması

• Pozlama süresini değiştirmek gerekiyorsa, pozlama süresini 0,04 saniyeden 1 saniyeye ayarlamak için “±” düğmesine tıklayın. Pozlama süresi 15 adımda 0,04 saniyeden 1 saniyeye kadar ayarlanabilir.

Maruziyet :

• Pozlamayı gerçekleştirmek için Dental Röntgen cihazının pozlama düğmesine uzun basın.
• Pozlamayı gerçekleştirmek için pozlama el freni üzerindeki pozlama düğmesine uzun basın. Pozlama sırasında pozlama el freninin pozlama gösterge ışığı yanacaktır.

Doluyor :

• Şarj cihazının bir ucunu cihazın şarj portuna, diğer ucunu ise ağın güç kaynağına (100-240V, 50/60Hz) bağlayın;
• Şarj sırasında ekipman şarj simgesini görüntüler ve şarj işlemi tamamlandığında pil tamamen şarj edilir;
• Şarj işlemi tamamlandığında güç kaynağının ve şarj cihazının bağlantısını kesin;
• Tek bir şarj yaklaşık 4 saat sürer.

• İmalat hatalarına karşı 1 Yıl Üretici/İthalatçı garantisi
• Servis ve  Garanti  , doğrudan bu ürün için üretici/ithalatçı tarafından gerçekleştirilir.
• Dental Cepte veya Barış Dental Firmamız üzerinden alınan cihazların garanti süresi dolduktan sonraki yıllarda teknik servis ihtiyacı halinde %25 indirimli yedek parça garantisi ve servis hizmeti sunmaktayız

• Ürünlerin Fabrika hatası sebebi ile değiştirmekle yükümlü olacaktır ve bu tür herhangi bir Ürünü değiştirme yükümlülüğü Sırayla Üretici/İthalatçıya/Satıcıya aittir.
• Dental Cepte ve Alıcı, satın alınan/kullanılan Ürünlerin  yalnızca orijinal Üretici/İthalatçının garantilerinin konusu olduğunu kabul eder.
• Dental Cepte İade ve değiştirme ile ilgili herhangi bir veya tüm talepler yalnızca ilgili Satıcıya yapılacaktır ve Dental Cepte, Müşterinin Ürünün değiştirilmesini veya servise alınmasını talep etmesi  konusunda müşteriye yardımcı olacaktır.
• Dental Cepte , bir kez satılan Ürünlerin , paketin veya Ürünün  bozulmadan veya herhangi bir şekilde değiştirilmedikçe veya duruma göre kurcalanmadıkça değiştirileceğini veya geri alınacağını kabul eder.
• Kurulum ve ürün tanıtımı ihtiyaç durumunda  Dental Cepte yetkili ekibi sizlere yardımcı olmakta sorumludur.
